EDA实训室、EDA实验开发箱

EDA实训室、EDA实验开发箱


EDA实训室主要的仪器设备有:计算机、EDA实验开发箱、多媒体投影仪、交换机等。
EDA实训设备承担着院校电气自动化技术、机电一体化技术、电子信息工程技术等电子电气控制类专业《EDA技术》等专业核心课程的实验、实训任务。通过本实训室的专业学习,学生在掌握电子设计自动化基本知识的基础上,将具备电子线路软硬件设计、开发与调试能力。结合本课程特点,通过培养学生较好的EDA技术实际应用能力,使他们掌握观察分析、动手解决实际工程问题的能力,为他们今后从事生产第一线的技术和管理工作以奠定良好的专业基础。

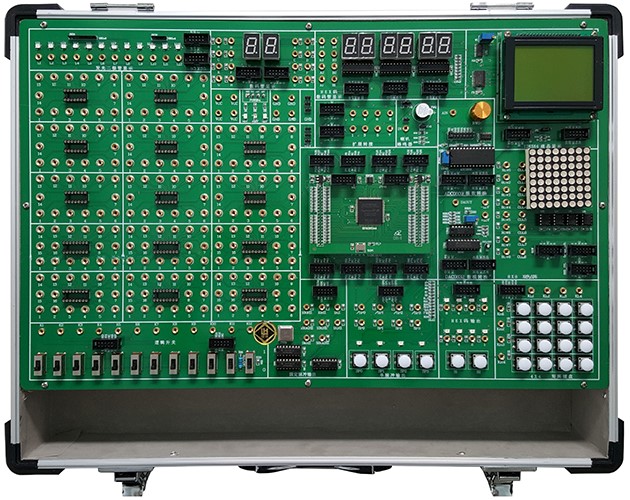

SB-SZXT2数字电路、EDA技术实验设计系统



数字电路、EDA技术实验设计系统由铝木合金箱体、开关电源、常用信号源、常用模数接口、人机接口、接插式CPLD/FPGA下载板和实验电路区等组成。其中信号源由高性能单片机产生,稳定可靠。全部的实验用信号线的连接采用高可靠杜邦线和单根2号插针线,避免接触不良现象反生。扩展设计的CPLD/FPGA开发板为用户开展创新设计提供了良好的硬件平台。本实验箱适用于本专科院校所有电类和非电类专业《数字电子技术》、《数字系统设计》、《EDA技术设计》等课程的实验、实训和创新设计,有出版社出版的配套教材。

一、技术指标(以下1-6项全部集成在一个主板上)

1、实验电路工作电源:+5V/2A±12V/0.5A,每路均带有短路保护和自动关断功能,每路带电源指示。其中+5V电源设计有过压、过流、欠压保护功能,待电路中故障排除后,自动恢复供电。

2、常用信号源

1)固定脉冲:8路固定脉冲输出,分别是 1M500K100K10K1K100HZ10HZ1HZ,由排线接口和插孔引出。

2)由系统控制CPU 89C51产生各种常用信号源和数码管扫描显示电路。

3)带译码的数码管显示:六位HEX码数码管译码显示,四位排线接口,二位既有排线接口又有插孔引出。

4HEX码输出:2HEX码输出,通过各自对应的按钮改变HEX码数据输出,带指示灯显示,由排线接口引出。

5)单脉冲:四路防抖动±单脉冲输出,由排线接口和插孔引出。

3、人机接口电路

1)发光二极管显示:十二个高亮发光二极管,四个红,四个绿,四个黄。由排线接口和插孔引出。

2)逻辑开关:12位逻辑开关输出,由排线接口和插孔引出。

3)矩阵键盘:4X4 矩阵键盘,由排线接口引出。

4)独立数码管显示:二个独立高亮七段数码管显示,由排线接口和插孔引出。

5)液晶显示:自带T6963C控制器的128X64 液晶显示器,由排线接口引出。

6)双色点阵:8X8 双色点阵显示,由排线接口和插孔引出。

4、常用模数接口

1)模数转换:8位模数转换ADC0809,带模拟量发生器,产生模拟电压,由排线接口和插孔引出。

2)数模转换:双极性数模转换DAC0832,由排线接口和插孔引出。

3)蜂鸣器和喇叭:带蜂鸣器和喇叭驱动电路。

5FPGA模块:带EPM2C8T144 芯片和1MFLASH 配置芯片以及下载接口,全部I/O口由排线接口引出,配套编程软件可随时更新。

6、中小规模集成电路实验区

1)扩展转接:设置排线和插孔的转接区,方便实验线路的连接。

2)配备8IC146IC16圆孔插座(可以根据用户需求改用锁紧式IC插座), 由插孔引出。

7、机箱:坚固型铝合金框架,厚实的 ABS 塑料包角,参考外形尺寸 480×360×120mm

8、实验线路的连接:全部信号引出采用自锁紧式涂金插孔,永不氧化,连接稳定可靠。

二、实验项目

基础实验

1. 晶体管开关特性、限幅器与钳位器

2. TTL集成逻辑门的逻辑功能与参数测试

3. CMOS集成逻辑门的逻辑功能与参数测试

4. 集成逻辑电路的连接和驱动

5. 组合逻辑电路的设计与测试

6. 译码器及其应用

7. 数据选择器及其应用

8. 触发器及其应用

9. 计数器及其应用

10. 移位寄存器及其应用

11. 脉冲分配器及其应用

12. 使用门电路产生脉冲信号--自激多谐振荡器

13. 单稳态触发器与施密特触发器--脉冲延时与波形整形电路

14. 555时基电路及其应用

综合实验(需另配器件)

15. D/AA/D转换器

16. 智力竞赛抢答装置

17. 电子秒表

18. 三位半直流数字电压表

19. 数字频率计

20. 拔河游戏机

FPGA设计实验

13-8译码器实验

28-3编码器实验

3)数码转换及显示电路

4)四位全加器

5)四位并行乘法器

6)设计基本触发器

7)设计74LS160计数器功能模块

8)可控脉冲发生器

9)正负脉宽数控调制信号发生器

10)序列检测器(状态机设计)

11)存储器设计

12LED显示十字路口交通灯自动控制器的设计

13)数码管显示时钟数字钟的设计

148×8 点阵显示字符和中文实验

15128×64 液晶显示字符和中文实验

四、实验箱配置

序号

名称

说明

数量

1

SB-SZXT2主机箱

含机箱、工作电源、常用模拟信号源、实验电路区和分立元件

1

2

供电电源线

1.5m

1

3

8芯压线

150mm

4

4

2号实验导线

50cm

35

5

保险丝

2A

2

6

实验指导书(教材)



1

附:使用本实验箱需配套仪器仪表:万用表和示波器。

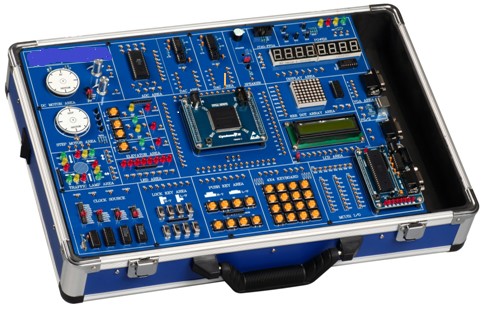

SB-E207CycloneII基础型EDA技术实验系统

一、实验系统概述

EDA技术实验教学系统是适合工科类专业进行EDA技术课程教学实验以及课程设计的必备工具,系统由四部分组成,包括:可编程逻辑器件部分、单片机最小系统部分、外围接口部分,实验内容丰富生动形象,能够大大的激发学生的兴趣,使学生老师在教学的过程中能够寓教于乐,同时在学习EDA的同时可以加强对控制、通信、单片机等课程进行加深教学,让学生学有所得。

二、实验系统性能特点

1FPGA核心板主芯片采用ALTERA CycloneII系列中的EP2C5,用户可更换其它核心板;

2、核心板自带SDRAMFLASH,可用于NIOSIIIP CORE

设计验计;

3、单片机小系统可单独使用也可与核心板相结合成

综合的系统设计;

4、丰富的实验模块,在数字电路的基础上增加了控制类、接口类、通信类的实验模块;

5、二个时钟源,四路输出,每路相对独立, 24MHZ-1HZ的频率能满足用户要求;

6CPLD/FPGA主芯片I/O口完全开放,用户可以任意定义;

7、丰富的样板实验程序,在常规的EDA实验基础上增加了交通灯、电梯、步进电机、直流电机、PS2VGA、音乐、键盘等实验,实验内容形象生动;

8MAXPLUSII  10.XXQUARTUS开发软件,支持多种语言输入,自带LICENSE

9、详细的操作手册,含软、硬件的使用说明,各模块的功能说明。

三、实验系统组成

18 位拨动开关输入模块

28位按键开关输入模块

34*4矩阵键盘输入模块

48LED显示模块

58*8点阵显示模块

61602字符液晶显示模块

78通道8位并行AD转换模块

828位并行DA转换模块

905V模拟量输出

10、蜂鸣器、喇叭输入接口模块

111个四向模拟交通灯控制模块

121个四相步进电机控制模块

131个速度可控、可测直流电机模块

141VGA接口

152UART串行通信接口

16S51单片机最小系统模块

17、固定脉冲输出24MHZ-1HZ

18CPU核心板

19、实验系统工作电源5V/2A12V/0.7A,带短路保护功能。

四、CPU核心板详细组成

1FPGA核心板主芯片采用ALTERA CycloneII系列中的EP2C5Q208C8N

2FPGA内门电路高达10万门,内部使用RAM作电路结构,速度高达几百MHZ,且可任意规划更改电路,是一个可随心所欲的设计芯片

38M-Byte SDRAM

42M-Byte Nor Flash

54M-Bits EPCS4

6JTAG编程调试接口

72个扩展接口,扩展FPGA66IO接脚

81个复位按键和一个用户LED显示

95V/DC电源输入接口

五、实验项目

1、基于QUARTUSII图形输入电路的设计

2、基于VHDL格雷码编码器的设计

3、含异步清零和同步使能的加法计数器

4、八位七段数码管动态显示电路的设计

5、数控分频器的设计

6、图形和VHDL混合输入的电路设计

7、基本触发器的设计

8、可控脉冲发生器的设计

9、基于VHDL的抢答器的设计

10、键盘接口电路的设计

11AUDIO电子音乐实验

12、直流电机的测速和速度控制实验

13、步进电机驱动控制

14、交通灯控制电路实验

15PS2接口键盘显示实验

16VGA彩条信号发生器的设计

17、数字频率计的设计

18、多功能数字钟的设计

19、电梯控制的设计

20AD/DA转换实验

21、正负脉宽调制信号发生器设计矩阵

22、基于VHDL的表决器的设计

23NIOSII IP CORE设计

1)最小NUISII系统设计

2)设计一个带SDRAMFLASHNIOSII系统

3FLASH读写操作-流水灯的设计……

六、配套软件

根据不同用户要求可配套不同版本的软件,随机配套的软件功能齐全,支持VHDL硬件描述语言等多种设计输入。均支持功能仿真和时序分析,软件可运行在Windows9X/2000/NTWindows XP操作系统下。

七、产品配置

设备名称

CycloneII基础型EDA技术实验系统



型 号

SB-E207



典型核心板

 EP2C35



工作电压

220v±10%50Hz±1Hz



附件清单

串口线 × 1

USB下载线× 1



Quartus软件 × 1

验例程×1



2号实验导线 × 40

实验指导书× 1
