电工电子电拖综合实验装置,电工电子电拖实验设备

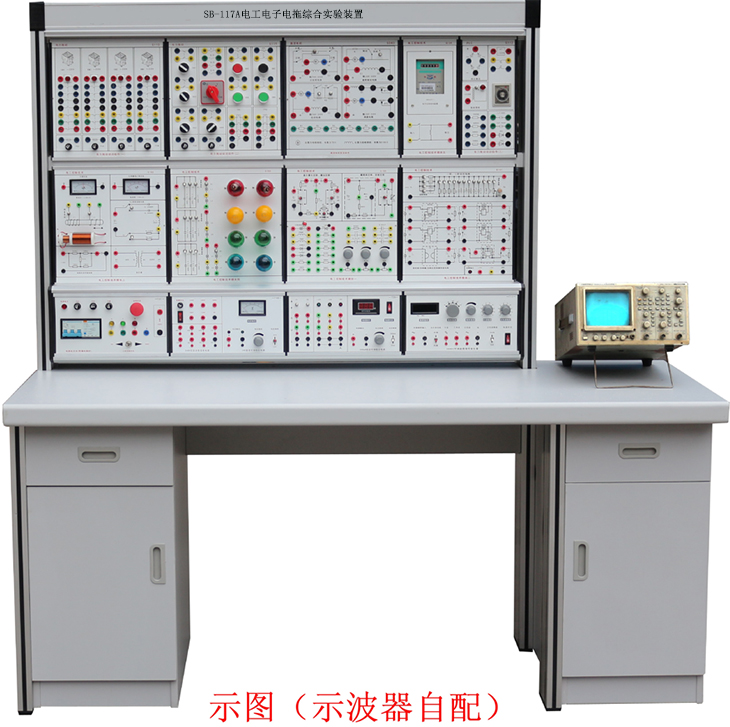

SB-117A电工电子电拖综合实验装置

一、功能概述

电工电子电拖综合实验装置是依据目前我国、高教、职教等院校电工电子类课程的实验内容精心设计的一体化综合装置。功能强大、创新技术、实验内容丰富是该实验装置的最大特点，是现有院校更新改造及新建、扩建实验室的理想选择。实验内容包括"电路分析""电工基础""电工学""电子技术""电子学""模拟电子技术""数字电子技术"等课程实验项目，实验器件采用挂箱式，方便增配或扩展其他实验项目。

二、创新特点

1、本实验台为铝合金骨架，由实验挂箱、功能模块、实验桌、防尘帘幕等组成。结构牢固、规格标准、外型美观大方。现已拥有十多项专利。

2、实验台采用可拆分式"模块"结构，具有任意组合，利于功能升级；同时也解决了整机维修难的问题，只要将体积小的挂箱寄回厂家就可以快速、方便的解决相应的问题；另外模块还可以做为单独电源使用，移动到任何位置，方便教学；为保证实验安全，高压电源输入输出采用高安全、可靠的互套插座；低压信号、电源模块采用大、小两种市场上常用大小的插座输出，这种双插座接口输出方便适合不同接插线、连接口的使用。

3、实验"挂箱"采用隐藏式导轨结构，装卸方便，做到面板无磨损，确保使用质量，且有利于升级扩展。

三、性能参数

3.1：功能模块可脱离实验台单独作为一个实验仪器使用，方便老师移动到教学地点，给学生最直观的感觉。

3.2：三相电源实验仪器：外部以采用3mm铝合金长方体为主体结构，尺寸为：300mm×160mm×165mm，三相380V输出、交直流220V输出，带漏电保护，每相带有保险装置，均有指示灯指示，设有外壳接地保护、缺相指示、急停保护、多次熔断丝保护、漏电保护等，可脱离实验装置单独做为一个实验仪器使用。

3.3：混合电压输出实验仪器：外部以采用3mm铝合金长方体为主体结构，大小为300mm×160mm×165mm。每个输出接口有3mm和6mm的两种，24V直流稳压可调输出，指针电表指示，设有正负极提示LED，防止电源极性接反；0～240V交流输出，又可作双9V、双12V、双18V输出。可脱离实验台单独作为一个实验仪器使用.独立编号T08

3.4：恒流源实验仪器：外部以采用3mm铝合金长方体为主体结构，大小为300mm×160mm×165mm。每个输出接口有3mm和6mm的两种。0-20mA-500mA。分2档，数显电表显示。含单次脉冲，开关电源正负12V正负5V，后背为六孔220V插座。可脱离实验台单独作为一个实验仪器。使用独立编号T29（提供专利证书）:

3.5：信号发生器：外部以采用3mm铝合金长方体为主体结构，大小为300mm×160mm×165mm。5HZ～550kHz连续可调信号源输出，波形有正弦波、方波、三角波输出，可以进行40db衰减，设有数字频率计显示，6位数码显示，测量范围0～8MHZ。独立开关控制。可脱离实验台单独作为一个实验仪器。

3.6：以上实验仪器可自由拼接成一个实验仪器，要求高度宽度一致，整体排成一字，厂家要承诺提供电源的升级换代:

序号	种类	名称	说明
1	实验桌	骨架支柱	铝合金
2		实验桌面	防火、防水、耐磨高密度板
3		存储柜	木质（标配）/铁质
4		防尘帘幕
5		紧固件
6	功能模块	T01：三相电源实验仪器	尺寸：300×150×165（mm）
7		T08：交直流电压源	尺寸：300×150×165（mm）
8		T29：恒流源及常用稳压源	尺寸：300×150×165（mm）
9		T11：信号发生器	尺寸：300×150×165（mm）
10	实验挂箱	G100：电工实验挂箱一	基尔霍夫定律/叠加定律/戴维南诺顿定律等的验证；
11		G101：电工实验挂箱二	一阶/二阶动态电路的研究;VCVS/VCCS/CCVS/CCCS/G/INIC等受控源电路；双口网络的测试电路；典型信号的观察与测量电路；负阻抗变换器电路；回转器电路等；
12		G102：电工实验挂箱三	电压表/电流表的扩程电路；单相铁芯变压器特性的测试；电流互感器；RLC元件阻抗特性测试；RLC串联谐振电路；RC选频网络特性测试等；
13		G103：电工实验挂箱四	功率因数及相序的测量电路；三相功率/电压/电流等的测量；
14		G104：电工实验挂箱五	单相电度表
15		G106：模拟电子技术实验挂箱一	二极管/三极管的简单测试；单极放大/两级放大/多级放大电路；射极跟随器电路；差动放大电路；场效应管放大电路；集成运放基本测试电路；集成运放比例求和电路；集成运放的积分/微分电路；电压比较器；RC正弦波振荡电路；LC振荡器及选频放大器；有源滤波器；集成功率放大器；互补对称功率放大器；集成稳压器；串联稳压电路；晶闸管可控整流电路等。
16		G107：模拟电子技术实验挂箱二
17		G108：数字电子技术实验挂箱三	4组8421共阴、共阴共阳数码管各1组,16P活动插座3只，14P活动插座3只、二极管及三极管特性单元实验电路；555电路，万能扩展部分等，以及实验所需的芯片及器件。可以完成基本门电路的测试；编码器/译码器电路；RS/JK/D等触发器；计数器/加法器/移位寄存器等；七人表决电路/智能交通灯电路/秒表设计电路/智能竞赛抢答器/数字频率计的设计等
18		G109：数字电子技术实验挂箱四
19	SL-117A 电拖配置方案	G110：电力拖动实验挂箱一	含4个交流接触器及4套保险装置。接口采用护套插座，保证实验安全。
20		G111：电力拖动实验挂箱二	含4组常开常闭按钮、4组行程开关、一组组合开关、两组热继电器和2套保险装置，接口采护套插座，保证实验安全。
21		G112：电力拖动实验挂箱三	含1个桥式整流和1个车床照明电路和1套通电延时装置、4个大功率电阻，2个稳压管，2个大电容器，接口采用护套插座
22	其他	说明书
23		实验导线
24		电动机	带离心开关
