SBDQ-02PLCS7-1200培训装置

一、概述

PLCS7-1200培训装置,PLCS7-1200实训设备以西门子S7-1200系列PLC（主推CPU 1214C DC/DC/DC）为核心控制单元，PLCS7-1200实训平台是面向中职、高职机电一体化、电气自动化、工业机器人等专业的标准化教学实训设备，兼顾课程基础教学、技能等级考核、创新综合实训三大用途，可完整覆盖西门子小型PLC全系列教学内容。 PLC S7-1200培训装置,PLC S7-1200实训设备覆盖电力运维、自动化设备调试、产线维护等岗位核心技能，培养符合工业企业需求的电气技术技能人才。PLC S7-1200培训装置,PLC S7-1200实训设备适用于职业院校自动化实训室、企业电工技能培训中心、技能等级认定考核场地，单台设备可满足2-4名学生同步分组实操。

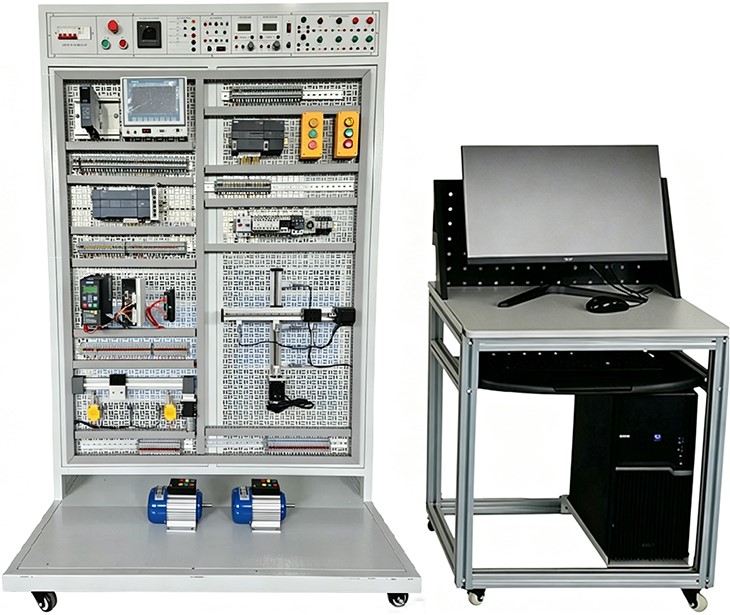

（图片仅供参考、以实际配置为准）

二、计算机设备

1.培训电脑

配置参数：CPU采用i7-14700，独立显卡RTX5060 8G，内存32G DDR5，1TB固态硬盘；搭配27英寸显示器，配套原装键盘，博途v16编程软件，满足PLC编程、仿真、调试培训需求，整机运行稳定，适配工业编程软件运行环境。

2.电脑桌

专用培训电脑桌，结构稳固、承重性好，适配培训机房摆放，满足电脑及外设放置、培训操作使用需求。

3.西门子PLC核心模块

4.CPU模块

型号规格：西门子S7-1214C DC/DC/DC，订货号6ES7214-1AH50-0XB0；原装正品模块，性能稳定，支持S7-1200系列常规编程、逻辑控制、通讯培训功能。

5. 输入/输出扩展信号板

型号规格：SB 1232 AQ 4x14位，订货号6ES7232-4HD50-0XB0，西门子原装；14位高精度模拟量输出信号板，满足模拟量信号输出、采集培训教学需求。

6.数字量输入/输出模块

型号规格：SM1223 DI 8x24VDC / DQ 8x24VDC，订货号6ES7223-5BH50-0XB0，西门子原装；支持8路24VDC数字量输入、8路24VDC数字量输出，适配数字量信号控制培训。

7.模拟量输入模块

型号规格：SM 1231 AI 8x14位，订货号6ES7231-4HF50-0XB0，西门子原装；8路14位高精度模拟量输入，支持各类模拟量传感器信号采集培训。

8.RS232/422/485通信模块

型号规格：CM 1241，订货号6ES7241-1EA50-0XB0，西门子原装；支持RS232、RS422、RS485多模式通讯，满足串口通讯、设备组网通讯培训。

9.RS485通信板

型号规格：CB 1241 RS485，订货号6ES7241-1CA50-0XB0，西门子原装；专用RS485通讯板卡，稳定支持串口通讯培训及设备互联。

10.电源模块

型号规格：PM 1207，订货号6EP3333-4SB00-3AX0，西门子原装；专为S7-1200系列模块供电，电压稳定、纹波小，满足整套模块持续稳定供电需求。

三、网络交换设备

1.紧凑型交换模块

型号规格：CSM 1277，订货号6GK7277-1AA50-0AA0，西门子原装；适配PLC模块组网，满足培训设备局域网互联、数据传输需求。

2.工业以太网交换机

型号规格：SCALANCE XB005非网管型，订货号6GK5005-0BA00-1AB2，西门子原装；工业级防护，稳定性强，适配工业培训组网场景。

四、培训辅助电气模块

1.输入仿真器

型号规格：14位仿真器，订货号6ES7274-1XH50-0XA0，西门子原装；14位高精度信号仿真，可模拟各类输入信号，满足PLC输入信号仿真培训教学。

五、低压保护开关（品牌：上海良信、江苏常熟、罗格朗）

1.漏电保护开关

型号：NDB1LE-63X C32/3PN/30 A/AC型；参数：AC400/415V，3P+N极数，额定电流32A，额定剩余动作电流30MA，C型脱扣，具备漏电、过载、短路保护功能。

2.3P空气开关

型号：NDB1-63C 16/3P；参数：AC400/415V，3P极数，额定电流16A，C型脱扣，用于主回路过载、短路保护。

3.2P空气开关

型号：NDB1-63C 10/2P；参数：AC230/240V，2P极数，额定电流10A，C型脱扣，适配控制回路供电保护。

4.1P空气开关

型号：NDB1-63C 6/1P；参数：AC230/240V，1P极数，额定电流6A，C型脱扣，适配小型元器件回路保护。

六、开关电源（明纬）

1.24V开关电源

型号：MDR-100-24；参数：输入电压85-264VAC，输入电流0.8A，输出24V/4A，自然风冷，导轨式安装，适配工控设备持续供电。

2.5V开关电源

型号：LRS-50-5；参数：输入电压85-264VAC，输入电流0.56A，输出5V/10A，自然风冷，满足低压元器件供电需求。

七、接触器与继电器系列

1.交流接触器

型号：NDC1-0910AC220；参数：额定工作电流9A，控制功率4KW，线圈电压AC220V，用于电机及负载回路通断控制。

2.AC220V中间继电器

型号：TRE2L-A220；参数：2Z触点形式，触点电流6.5A，线圈电压AC220V，适配控制回路信号转接。

3.DC24V中间继电器

型号：TRE2L-D24；参数：2Z触点形式，触点电流6.5A，线圈电压DC24V，适配直流控制回路。

4.继电器底座

型号：RSJ2U；参数：额定负载电流10A，耐压300VAC，适配配套继电器安装固定。

5.热过载继电器

型号：NDR1E-3815；参数：整定电流0.63-1A，额定绝缘电压690V，适配50Hz/60Hz工况，脱扣等级10/20，用于电机过载保护。

八、人机界面设备

1.触摸屏（昆仑通态）

型号：TPC7032KT；参数：7英寸TFT真彩屏，LED背光，分辨率800×480，亮度250cd/㎡，运行内存256MB，Flash存储128MB，支持人机交互、参数监控、设备组态培训。

九、传感与变送设备

1.滑线电阻器

型号：BC1-25W/500Ω；参数：功率25W，电阻调节范围0～500Ω，可实现阻值连续调节，适配电阻信号培训。

2.电阻变送器

型号：SAR-R500-20mA；参数：支持0～500Ω电阻信号转换为4～20mA标准模拟量信号，适配信号采集转换培训。

3.电压变送器（安科瑞）

型号：BD-AV；参数：AC220V/50Hz工况，0-300VAC电压采集，输出4-20mA标准信号，导轨式安装。

4.电流变送器（安科瑞）

型号：BD-AI；参数：AC220V/50Hz工况，0-1AAC电流采集，输出4-20mA标准信号，导轨式安装。

十、伺服驱动系统（三菱）

1.伺服控制器

型号：MR-JE-20A；参数：输入AC200V~240V单相/三相、50/60Hz，额定电流1.5A，功率0.2KW，适配小型伺服电机驱动控制培训。

2.伺服电机

型号：HG-KN23JK-S100；参数：低惯量小容量电机，功率0.2KW，额定转速3000转，额定转矩0.64Nm，最大转矩1.9Nm，适配伺服定位、调速培训。

十一、机械传动与感应设备

1.伺服传送系统

Ø基本功能：模拟工业自动化中的物料搬运，装配定位。通过电机驱动丝杆，实现运料小车在直线轨道上的自动往返运动。

Ø外形尺寸：长度≤650mm、宽度：≤6400mm、高度：≤6100mm

Ø丝杆规格：滚珠丝杠、直径：?16mm、导程：10mm、有效行程：400mm

Ø底座面板：Q235优质碳素结构钢，表面烤漆处理。

Ø导轨：铝合金型材导轨或轴承钢直线导轨。

Ø电机及联轴器：伺服电机，通过联轴器连接到丝杆。

Ø底板装配：丝杆通过两端轴承座（固定端与支撑端）用内六角螺丝固定在底板

2.电力拖动

3.三相工业电机，功率100W，适配基础电机启停、正反转、调速控制培训。

4.三相低压变频器，功率0.75kW，选用国产优质品牌，带面板控制。

5.限位开关

型号：X42A-S11/1Z；工业级限位感应开关，响应灵敏、耐用性强，适配设备行程限位检测培训。

6.光电开关（欧姆龙）型号：E2B-M12KN05-WZ-B1 2M；工业级光电感应开关，检测稳定、抗干扰性强，适配位置检测、计数培训。

十二、按钮与指示灯组件

1.按钮开关

型号：XB2BW33M1C；LA38-11/220V规格，包含红色2个、绿色2个，适配B08506A-T8按钮盒安装，用于手动控制操作。

2.急停旋钮开关

型号：XB2BS542C；LA42X3-20/B规格，安装于专用按钮盒，紧急工况一键断电，保障培训安全。

3.设备指示灯

型号：XB2BVM4LC；AD16-22/AC220V规格，红色2个、绿色2个，安装于按钮盒，用于设备运行状态指示。

4.电源指示灯

型号：XB2BVM4LC；AD17-22/AC220V规格，红色、绿色、黄色各1个，用于电源工况状态指示。

十三、接线与安装辅材（魏德米勒）

1.控制端子

型号：ZDU1.5（UK1.5N）；用于控制回路元器件接线，预留不低于30%接线裕量，接线牢固、绝缘性好。

2.电源端子

型号：ZDU10（TB-1506）；用于主回路元器件接线，预留不低于20%接线裕量，承载电流大、安全稳定。电源端子安装于主网格板背面下方。

3.汇线槽

配套培训台专用汇线槽，元器件上下各布置一行、网格板左右各布置一竖条，规整布线，防护线路安全，总长10米/套。

十四、培训安装机架

1.主网格板

尺寸：1000mm*400mm*1800mm，

形式：规格碳钢板折弯件拼装焊接成型，后下部焊斜支撑杆，前下部配可拆装活动托板，可拆卸网孔展板与展架骨架用螺栓连接，顶部配顶帽型眉头，底部四角配重载型福马轮，展架骨架部分喷塑颜色西门子兰，可拆卸部分喷塑颜色RAL7035。

用料：骨架、托板及网孔展板顶帽型眉头用δ1.5-3.0碳钢板制作；

配件：重载福马轮4只；

2.辅助网格板

尺寸800mm*400mm*1500mm，用于辅助元器件安装与设备拓展布置。

形式：规格碳钢板折弯件拼装焊接成型，后下部焊斜支撑杆，前下部配可拆装活动托板，可拆卸网孔展板与展架骨架用螺栓连接，顶部配顶帽型眉头，底部四角配重载型福马轮，展架骨架部分喷塑颜色西门子兰，可拆卸部分喷塑颜色RAL7035。

用料：骨架、托板及网孔展板顶帽型眉头用δ1.5-3.0碳钢板制作；

配件：重载福马轮4只；

3.移动导线架

培训专用导线收纳架，结构稳固，方便培训导线规整收纳、取用便捷。

十五、模块化培训单元：要求每套PLC装置配备不少于10套以下培训项目模块，在网孔板上预留足够空间，便于安装和更换模块。模块接线尽量使用螺栓，若必须采用针型插口，配备两倍最大接线量模块所需的线缆。

十六、实验实训项目

培训一  基本指令练习培训

培训二  LED数码显示控制培训

培训三  天塔之光控制培训

培训四  十字路口交通灯控制培训

培训五  机械手控制培训

培训六  四节传送带控制培训

培训七  装配流水线控制培训

培训八  五相步进电机控制培训

培训九  水塔水位控制培训

培训十  液体混合装置控制培训

培训十一  邮件分拣机控制培训

培训十二  自控成型机控制培训

培训十三  自动送料装车控制培训

培训十四  全自动洗衣机控制培训

培训十五  温度箱控制培训

十七、PLC S7-1200实训设备配置清单
